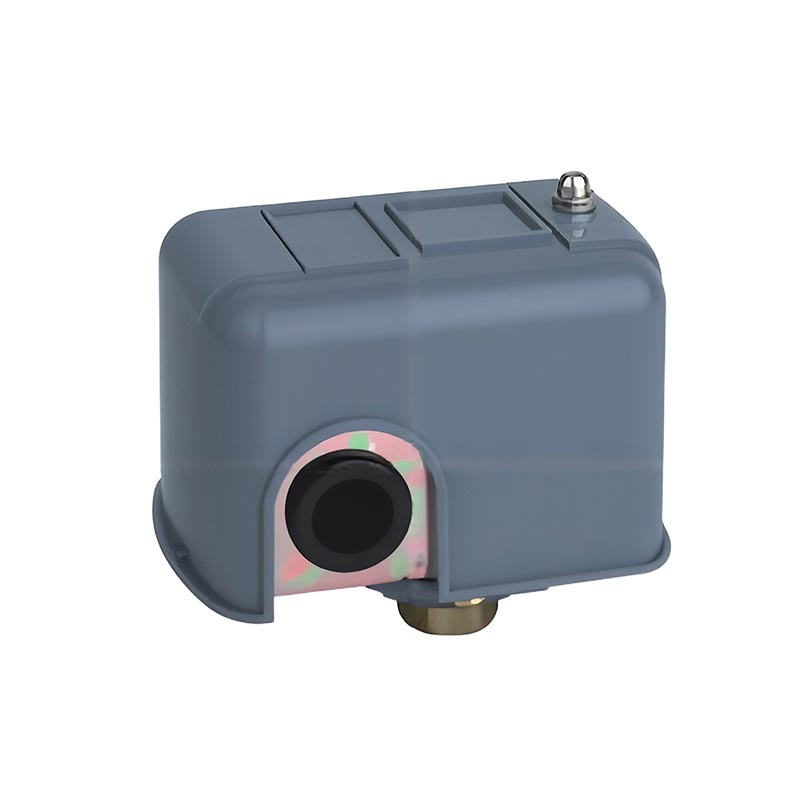

Mi az a nyomáskapcsoló?

A nyomáskapcsoló a folyadékszabályozó és automatizálási rendszerek egyik legalapvetőbb, de gyakran figyelmen kívül hagyott alkatrésze. Ez egy elektromechanikus vagy elektronikus eszköz, amely figyeli a folyadék- vagy gáznyomást a rendszeren belül, és elektromos jelet vált ki, ha a nyomás elér egy előre meghatározott alapértéket. Legyen szó vízellátásról, sűrített levegőről, hidraulikus körökről vagy ipari gépekről, a nyomáskapcsolók intelligens védelmezőként szolgálnak a rendszerek biztonságos és hatékony működéséhez. atNingbo TRUPOW Industrial Trade Co., Ltd.Nyomáskapcsolóink ​​úgy lettek megtervezve, hogy megfeleljenek mind a lakossági, mind a nagy igénybevételnek kitett ipari környezetek szigorú követelményeinek, és átfogó részét képezikSzivattyútartozékoktermékpaletta.

A nyomáskapcsolók működésének, kiválasztásának és szélesebb rendszerekbe való integrálásának megértése alapvető tudás a mérnökök, a beszerzési szakemberek és a létesítményvezetők számára egyaránt. Ez az útmutató végigvezet mindent, amit tudnia kell, az alapvető működési elvtől a termékspecifikációkig, a telepítési szempontokig és a nyomáskapcsolók nélkülözhetetlen szerepéig.Szivattyútartozékoka modern folyadékkezelésben. Üzemünk éveket töltött ezen termékek finomításával, hogy maximális megbízhatóságot és hosszú élettartamot biztosítsanak a különféle globális alkalmazásokban.

Hogyan működik valójában a nyomáskapcsoló?

Minden nyomáskapcsoló lényege egy egyszerű, de elegáns elv: a folyadék- vagy gáznyomás által generált mechanikai erőt használják az elektromos kapcsoló működtetésére. Amikor a folyadék belép a nyomásnyílásba, egy érzékelőelemhez, leggyakrabban egy membránhoz, dugattyúhoz vagy Bourdon-csőhöz nyomódik. A nyomás növekedésével az érzékelő elem elhajlik, amíg el nem éri a belső rugós mechanizmus által beállított erőküszöböt. Ezen a ponton a mozgás egy sor elektromos érintkezőt kiold, megnyitva vagy zárva az áramkört a kapcsoló konfigurációjától függően.

Ezt a bináris elektromos kimenetet, akár egy nyitott áramkört, akár egy zárt áramkört, azután a következő műveletek indítására használják. Például egy lakossági vízszivattyús rendszerben a tartály túlnyomása által okozott növekvő nyomás hatására a kapcsoló megszakítja a szivattyúmotor áramellátását, megakadályozva a túlnyomás kialakulását. Amikor a nyomás csökken a víz elfogyasztásával, a rugó visszaállítja az érintkezőket az eredeti állapotukba, és a szivattyú újraindul. Ez az automatikus ciklus a termék élettartama során ezerszer megismétlődik, így a mechanikai robusztusság megkérdőjelezhetetlen követelmény.

Üzemünk az érzékelő membránt kifejezetten a célközeggel való kompatibilitás érdekében kiválasztott anyagokból építi fel. A lehetőségek a következők:

• Rozsdamentes acél membránok korrozív folyadékokhoz és vegyi feldolgozási környezetekhez
• NBR (nitril-butadién-kaucsuk) membránok szabványos víz- és olajfelhasználáshoz
• EPDM membránok ivóvízzel és enyhe vegyszerekkel kapcsolatos alkalmazásokhoz
• PTFE-bevonatú membránok erősen agresszív vagy koptató anyagokhoz

Az elektromos érintkezőket jellemzően terhelhetőségük és kapcsolási ciklusuk tartóssága alapján értékelik. Az aranyozott érintkezőket alacsony áramerősségű jeláramkörökben használják, ahol az oxidációs ellenállás a legfontosabb, míg az ezüstötvözet érintkezőket a nagyobb áramerősségű motorvezérlő áramkörökhöz választják. Az érintkezők elrendezésének, legyen az alaphelyzetben nyitott (NO), alaphelyzetben zárt (NC), vagy az átkapcsolás (CO), meg kell egyeznie a célrendszer vezérlési logikájával.

Modern nyomáskapcsolók aTRUPOW IP65 vagy IP67 besorolású zárt házakat is tartalmaznak, biztosítva, hogy a nedvesség, a por és az ipari szennyeződések ne veszélyeztessék a belső alkatrészeket. Ez a környezetvédelemre való odafigyelés az, ami elválasztja a hosszú élettartamú ipari alkatrészt a nehéz terepi körülmények között idő előtt meghibásodott terméktől.

Melyek a nyomáskapcsolók fő típusai?

A nyomáskapcsolók nem egy mindenki számára megfelelő termék. Az iparág számos különálló kialakítást fejlesztett ki, amelyek mindegyike meghatározott nyomástartományokhoz, hordozótípusokhoz és alkalmazási környezetekhez lett optimalizálva. Az első lépés a megbízható telepítés felé annak ismerete, hogy melyik típus felel meg az Ön rendszerének.

Elektromechanikus nyomáskapcsolók

Ezek a hagyományos és legszélesebb körben használt fajták. Egy mechanikus érzékelőelem közvetlenül működtet egy bepattanó elektromos kapcsolót. Robusztusak, költséghatékonyak, és számos ipari és kereskedelmi alkalmazásra alkalmasak. A miénkSzivattyútartozékokA sorozat elektromechanikus nyomáskapcsolókat tartalmaz, amelyeket 0,5 bar és 25 bar közötti nyomástartományra terveztek.

Elektronikus vagy félvezetős nyomáskapcsolók

Ezek az eszközök piezoelektromos vagy kerámia nyomásérzékelőt használnak integrált áramkörrel kombinálva a nyomásváltozások észlelésére és elektronikus kapcsolási jel generálására. Kiváló precizitást kínálnak, nincsenek mozgó alkatrészek, és ideálisak olyan alkalmazásokhoz, ahol a kapcsolási megismételhetőség és a gyakori ciklus melletti hosszú élettartam kritikus fontosságú.

Nyomáskülönbség kapcsolók

Az abszolút vagy túlnyomás mérése helyett a nyomáskülönbség-kapcsolók a rendszer két pontja közötti nyomáskülönbségre reagálnak. Széles körben használják szűrőfigyelésben, áramlásérzékelésben és HVAC alkalmazásokban, ahol a növekvő nyomáskülönbség blokkolt szűrőt vagy korlátozott áramlási utat jelez.

Vákuumnyomás kapcsolók

A légköri nyomás alatti működésre tervezett vákuumkapcsolókat szívórendszerekben, vákuumcsomagoló berendezésekben és orvosi eszközökben használják. Olyan érzékelőelemre van szükség, amely mechanikai hiba nélkül képes pontosan reagálni a negatív túlnyomásra.

Az alábbi táblázat összefoglalja az egyes típusok főbb jellemzőit:

Melyek a legfontosabb műszaki adatok, amelyeket tudnia kell?

A nyomáskapcsolók beszerzési vagy rendszertervezési célú értékelésekor a termék adatlapja a történetnek csak egy részét mondja el. Annak megértése, hogy az egyes specifikációk valójában mit jelentenek a gyakorlatban, és hogyan befolyásolják a rendszer teljesítményét, az különbözteti meg a megalapozott döntést a költséges hibától. Az alábbiakban felsoroljuk a legkritikusabb értékelendő paramétereket, valamint útmutatást arról, hogy milyen értékeket kell keresni a különböző alkalmazásokban.

Alapérték és differenciáltartomány

Az alapjel az a nyomásérték, amelynél a kapcsoló mûködik. A különbség (más néven hiszterézis) a bekapcsolási és kikapcsolási nyomás közötti különbség. A megfelelően konfigurált differenciálmű megakadályozza a gyors kapcsolási ciklusokat (rövid ciklusokat), amelyek károsíthatják a szivattyúmotorokat és csökkenthetik az alkatrészek élettartamát.

Elektromos minősítés

Maximális feszültségben és áramban kifejezve az érintkezők biztonságosan kapcsolhatók. A motorterhelések nagyobb névleges értéket igényelnek, mint az ellenállásos terhelések a bekapcsolási áram miatt. Mindig csökkentse az érintkezőket legalább 20%-kal, amikor induktív terheléseket, például motorkontaktorokat vagy mágnesszelepeket kapcsol át.

Behatolás elleni védelem (IP minősítés)

Meghatározza a szilárd részecskékkel és vízzel szembeni ellenállást. Az IP65 a legtöbb ipari környezethez megfelelő. Az IP67 vagy IP68 követelmény az esőnek és lemosásnak kitett merülő vagy kültéri telepítésekhez.

Teljes termékleírási táblázatunk a szabványhozSzivattyútartozékoknyomáskapcsoló sorozat tólNingbo TRUPOW Industrial Trade Co., Ltd.alább található:

Hol használják leggyakrabban a nyomáskapcsolókat?

A nyomáskapcsoló sokoldalúsága az egyik oka annak, hogy számos iparágban szabványos alkatrészré vált. A legkisebb háztartási vízfokozó szivattyútól a többlépcsős ipari kompresszorbankig ezek az eszközök alapvető szerepet játszanak az automatizált nyomásszabályozásban. Üzemünk kellékeiSzivattyútartozékokbeleértve a nyomáskapcsolókat több mint 40 ország ügyfelei számára, mély betekintést nyújtva a valós alkalmazások lehető legszélesebb körébe.

Vízellátó és nyomásfokozó rendszerek

Ez a legelterjedtebb alkalmazás világszerte. Nyomáskapcsolók szabályozzák a vízszivattyú motorok indítását és leállítását lakossági, kereskedelmi és mezőgazdasági környezetben. Helyesen konfigurálva egyenletes víznyomást tartanak fenn az elosztórendszerben anélkül, hogy állandó kézi beavatkozásra lenne szükségük. Az alkalmazás legfontosabb követelményei a következők:

• Kompatibilitás ivóvízzel (NSF vagy WRAS minősítés)
• Állítható be- és kikapcsolás beállítási pontok a tartály és a szivattyú jellemzőinek megfelelően
• Termikus túlterhelés elleni védelem a szivattyúmotor károsodása ellen
• Rövid ciklust gátló funkciók a gyors nyomásingadozások elleni védelem érdekében

Ipari sűrített levegő rendszerek

A légkompresszorok nyomáskapcsolókra támaszkodnak, hogy a kompresszor motorját a terhelt és tehermentes állapot között mozgatják, és a tartályt egy meghatározott nyomástartományon belül tartják. A hosszú élettartamú érintkezők itt elengedhetetlenek, mert a forgalmas műhelyekben vagy a gyártó létesítményekben a kompresszorok óránként több tucatszor fordulhatnak meg.

Hidraulikus gépek és erőművek

A hidraulikus rendszerekben a nyomáskapcsolók jelzik, ha az áramkör elérte a megcélzott üzemi nyomást, és elindítja a következő lépést egy automatizált folyamatban. Biztonsági reteszként is szolgálnak, leállítják a hidraulikus tápegységet, ha a nyomás egy olyan minimális küszöb alá esik, amely szivárgást vagy szivattyú meghibásodását jelezheti.

HVAC és hűtés

Mind a magas-, mind az alacsony nyomású kapcsolók védik a hűtőköröket a biztonságos nyomáshatárokon kívüli működéstől. A nagynyomású kapcsoló kioldja a kompresszort, ha a nyomónyomás meghaladja a biztonságos maximumot, míg az alacsony nyomású kapcsoló megakadályozza a működést, ha a hűtőközeg-töltet nem elegendő.

Tűzoltó és sprinkler rendszerek

A tűzoltó rendszerek nyomáskapcsolói érzékelik a rendszer nyomásának csökkenését, amelyet a sprinklerfej aktiválása, riasztási jelzés kiváltása és a zsoké vagy a fő tűzoltószivattyúk elindítása okoz. Ebben az életbiztonsági alkalmazásban a megbízhatóság és a válaszsebesség rendkívül fontos.

Hogyan válassza ki a megfelelő nyomáskapcsolót a rendszeréhez?

A nyomáskapcsoló kiválasztása nem csupán a nyomástartomány összeegyeztetése kérdése. A szisztematikus kiválasztási folyamat figyelembe veszi a közeget, az elektromos terhelést, a környezetet, a szükséges pontosságot és a teljes birtoklási költséget a termék élettartama alatt. A következő ellenőrző lista a mérnöki csapatunk módszertanát mutatja beNingbo TRUPOW Industrial Trade Co., Ltd.ajánlja az ügyfeleknek, amikor nyomáskapcsolókat határoznak meg új telepítésekhez vagy cserékhez.

Lépésről lépésre kiválasztás ellenőrzőlista

1. Határozza meg a nyomástartományt:Határozza meg a minimális és maximális üzemi nyomást a rendszerben. A kapcsoló alapértékének kényelmesen a kiválasztott modell állítható tartományába kell esnie, mindkét végén legalább 10%-os tartalékkal.
2. Azonosítsa a médiát:Adja meg az érzékelőelemmel érintkező folyadékot vagy gázt. A víz, az olaj, a levegő, a vegyszerek és a gőz különböző anyagkompatibilitási követelményeket támaszt a membránnal és a nedves részekkel szemben.
3. Határozza meg az elektromos terhelést:Mérje meg vagy számítsa ki azt a feszültséget, áramerősséget és terhelés típusát (ellenállásos, induktív vagy motoros), amelyet a kapcsolóérintkezőknek kezelniük kell. A bekapcsolási áram tényezője motorindítási alkalmazásokhoz.
4. Mérje fel a környezetet:A kapcsolót beltérben, kültéren, nedves helyen vagy robbanásveszélyes környezetben szerelik fel? Ennek megfelelően válassza ki az IP-besorolást és a ház anyagát. Az ATEX vagy IECEx tanúsítvány kötelező a veszélyes területeken történő telepítéseknél.
5. Állítsa be helyesen a differenciálművet:Számítsa ki a szükséges nyomáskülönbséget (hiszterézist) a rendszerben lévő elfogadható nyomásingadozás és a szivattyú vagy a kompresszormotor minimális ajánlott kikapcsolási ideje alapján.
6. Tanúsítványok ellenőrzése:Győződjön meg arról, hogy a termék rendelkezik a célpiachoz és alkalmazáshoz szükséges hatósági tanúsítvánnyal, például CE Európában, UL Észak-Amerikában vagy NSF ivóvízzel való érintkezés esetén.
7. Vegye figyelembe a használhatóságot:Kritikus alkalmazásokban válasszon egy olyan modellt, amelyben helyben állítható alapértékek és könnyen beszerezhető pótalkatrészek találhatók. Üzemünk az összes jelenlegi termékcsaládhoz teljes körű alkatrészellátást biztosít.

Az alábbi táblázat egy gyors útmutatót tartalmaz, amely a gyakori alkalmazásokat az ajánlott termékparaméterekhez rendeli hozzá:

Mit kell tudni a nyomáskapcsoló felszerelése előtt?

Még a legjobb minőségű nyomáskapcsoló is alulműködik vagy idő előtt meghibásodik, ha helytelenül van beszerelve. A telepítési gyakorlat közvetlenül befolyásolja a mérési pontosságot, a kapcsolási ismételhetőséget és az alkatrészek élettartamát. A következő útmutatás az összeshez mellékelt telepítési útmutatóból származikSzivattyútartozékoka gyárunkból származó termékeket, és tükrözi a területen előforduló leggyakoribb problémákat.

Beépítési helyzet és tájolás

• Szerelje fel a nyomáskapcsolót a csatlakozóval lefelé vagy vízszintesen, ahol lehetséges, hogy megakadályozza a páralecsapódás vagy törmelék felhalmozódását az érzékelőkamrában.
• Ne szerelje fel közvetlenül vibrációs szivattyúra vagy kompresszortestre rezgéscsillapító adapter nélkül. A tartós vibráció felgyorsítja az érintkezési kopást, és téves kioldásokat okozhat.
• Gondoskodjon arról, hogy a kapcsoló elérhető legyen az időszakos ellenőrzéshez és az alapjel beállításához anélkül, hogy a rendszert le kellene állítani vagy nagyobb szétszerelésre lenne szükség.

Csőcsatlakozás és tömítés

• Mindig a nyomathordozónak megfelelő menettömítőt használja. A PTFE szalag a legtöbb vízi és levegős alkalmazáshoz alkalmas. A nagynyomású vagy rezgésnek kitett csatlakozásokhoz anaerob menetreteszelő vegyületeket kell használni.
• Ne húzza túl a port csatlakozást. A túlzott meghúzás megrepedhet a nejlonházon, vagy eltorzulhat az érzékelő membránja, ami pontatlan kapcsoláshoz vagy teljes meghibásodáshoz vezethet. Nyomaték a termék adatlapján megadott értékre.
• Szereljen be egy finom hálós, soros szűrőt a nyomáskapcsoló elé a részecskeszennyezett rendszerekben. Az eltömődött érzékelőport a nyomáskapcsoló meghibásodásának egyik leggyakoribb oka a helyszíni telepítéseknél.

Elektromos vezetékek

• A vezetékek csatlakoztatása előtt válassza le a rendszert az áramellátásról. Ellenőrizze a szigetelést egy kalibrált feszültségmérővel.
• Használjon a kábel külső átmérőjének megfelelő és a telepítési környezet IP-követelményének megfelelő kábeltömszelencét.
• Az összes vezetéket egyértelműen címkézze fel, és jegyezze fel a beállított értékeket a rendszer karbantartási naplójába későbbi hivatkozás céljából.
• Háromfázisú motoros alkalmazásoknál a nyomáskapcsolót a vezérlőáramkörbe kell bekötni, nem közvetlenül a motor tápáramkörébe, kivéve, ha a kapcsoló érintkezői kifejezetten a motor teljes terhelésére és zárt forgórészáramra vannak méretezve.

Alapérték beállítása

A legtöbb elektromechanikus nyomáskapcsoló két állítható rugós mechanizmussal rendelkezik: egy nagy rugó, amely a kikapcsolás (magas) alapértéket vezérli, és egy kisebb rugó, amely a differenciálművet vezérli. A beállítást úgy kell elvégezni, hogy a rendszer nyomás alatt van, és egy kalibrált nyomásmérőt szerelnek fel a kapcsolónyílás közelében. Növelje a nagy rugó feszességét, hogy megemelje a kivágási pontot; növelje a kis rugó feszültségét a differenciálmű szélesítéséhez. Mindig ellenőrizze a végső beállítási pontokat legalább három teljes be- és kikapcsolási cikluson keresztül, mielőtt elhagyná a berendezést.

Gyakran ismételt kérdések a nyomáskapcsolókkal kapcsolatban

Következtetés

A nyomáskapcsoló sokkal több, mint egy egyszerű be- és kikapcsolás. Az automatizált intelligencia biztosítja a szivattyúk, kompresszorok és hidraulikus rendszerek biztonságos és hatékony működését állandó emberi felügyelet nélkül. A megfelelő nyomáskapcsoló kiválasztása, helyes telepítése és proaktív karbantartása a megbízható rendszerteljesítmény három pillére. A membrán anyagától az érintkezési minősítésig minden specifikáció számít, és ezeknek a specifikációknak a megértése teszi lehetővé a mérnökök és létesítményvezetők számára, hogy magabiztos beszerzési döntéseket hozzanak.

Gyártóként mély szakértelemmel rendelkezikSzivattyútartozékok, Ningbo TRUPOW Industrial Trade Co., Ltd.összefogja az anyagmérnöki, elektrotechnikai és alkalmazási ismereteket, hogy olyan nyomáskapcsolókat állítson elő, amelyek a globális ipari és lakossági környezetek teljes skálájában következetesen működnek. Termékeinket nemzetközi szabványok szerint tesztelték, átfogó dokumentációval támogatják, és egy készséges műszaki csapat támogatja az alkalmazás-specifikus kérdésekben.

Akár nyomáskapcsolót ad meg egy új telepítéshez, akár egy meghibásodott egységet cserél, vagy egy megbízhatóbb termékre szeretne frissíteni, gyárunk rendelkezik a termékpalettával és az alkalmazási ismeretekkel, amelyek minden lépésben támogatják Önt. A miénkSzivattyútartozékokA katalógus tartalmazza a szabványos modelleket a leggyakoribb alkalmazásokhoz, valamint az egyedi tervezésű megoldásokat a megerőltető vagy szokatlan működési feltételekhez.
